Power over Ethernet (PoE) (Alimentation par Ethernet (PoE)) est un moyen intelligent pour envoyer de l'énergie électrique et des données internet par le même câble Ethernet.
Normalement, un appareil a besoin:
- Un câble pour l'internet
- Un câble pour l'alimentation électrique
Avec PoE, vous n'avez besoin que d'un seul câble. C'est tout. Un seul câble fait les deux tâches.
Pourquoi ce système existe-t-il?
Le PoE facilite la vie parce que:
- Vous n'avez pas besoin d'une prise murale à proximité
- Moins de câbles = moins de désordre
- Les appareils peuvent être placés presque n'importe où
- L'installation est plus rapide et plus propre
Le PoE est un câble deux en un: Internet + alimentation.
Que fait un commutateur réseau PoE?
Un commutateur réseau PoE est comme un distributeur d'électricité pour Internet.
Il:
- Envoie des données internet aux appareils
- Envoie de l'énergie aux appareils
- Fait les deux en même temps
- Utilise des câbles Ethernet ordinaires
Si un appareil prend en charge le PoE, le commutateur le sait et l'alimente en toute sécurité. S'il ne l'est pas, aucune alimentation n'est envoyée, ce qui signifie que rien n'est grillé.
Imaginez ceci:
Vous souhaitez installer une caméra de sécurité sur un haut mur à l'extérieur de votre maison.
Sans PoE:
- Vous avez besoin d'une prise de courant à proximité
- Vous risquez de percer davantage de trous
- Vous devez faire face à un câblage désordonné.
Avec PoE:
- Un câble Ethernet depuis le commutateur PoE (PSE)
- La caméra est alimentée en électricité et en Internet
- Plus propre, plus sûr et plus simple
Le PoE est populaire parce qu'il est:
- Efficace
- Plus sûr que le câblage électrique bricolé
- Plus facile à entretenir
- Idéal pour les maisons, les bureaux et les entreprises
En bref, le PoE transforme votre câble réseau en câble d'alimentation, et le PSE fournit cette alimentation.
Qu'est-ce qu'un équipement d'alimentation électrique (PSE)?
PSE est l'acronyme de Power Sourcing Equipment (équipement d'alimentation électrique). Il s'agit d'un nom de fantaisie pour désigner l'appareil qui fournit l'alimentation dans une installation PoE. En termes simples, le PSE est le fournisseur d'énergie.
Exemples courants de PSE:
- Un commutateur réseau PoE (le plus courant)
- Un injecteur PoE (utilisé lorsque le commutateur n'a pas de PoE)
Le PSE est intelligent. Avant d'envoyer de l'énergie, il:
- Vérifie que l'appareil connecté prend effectivement en charge le PoE
- N'envoie que la quantité d'énergie nécessaire
- Arrête l'alimentation si l'appareil n'en a pas besoin
C'est pourquoi le PoE est sûr, même pour les appareils ordinaires non PoE.
Qu'est-ce que le PoE actif ou passif?
Le PoE actif suit des normes techniques reconnues telles que:
- IEEE 802.3af
- IEEE 802.3at
- IEEE 802.3bt
Ses principales caractéristiques sont les suivantes:
- Vérifie si le périphérique connecté prend en charge le PoE avant d'envoyer de l'énergie
- S'adapte automatiquement au niveau d'énergie requis par le périphérique
- Conçu avec une protection intégrée pour éviter les dommages
Le PoE passif, quant à lui, ne suit pas les normes de négociation de l'IEEE.
Ses principales caractéristiques sont les suivantes:
- Envoi immédiat de l'alimentation sans vérification de la compatibilité
- Fournit une tension fixe
- Nécessite une adaptation exacte de la tension entre la source d'alimentation et l'appareil
En cas de doute, il est recommandé de choisir le PoE actif (norme IEEE). Elle réduit considérablement le risque d'endommagement du matériel et est compatible avec la plupart des appareils de mise en réseau actuels.
Qu'est-ce qu'un dispositif alimenté (PD)?
Un Powered Device (PD) (dispositif alimenté (PD)) est un dispositif qui reçoit une alimentation électrique par l'intermédiaire d'un câble réseau utilisant le PoE. Il ne génère ni n'envoie de courant. Il reçoit et utilise uniquement l'énergie fournie par le câble Ethernet.

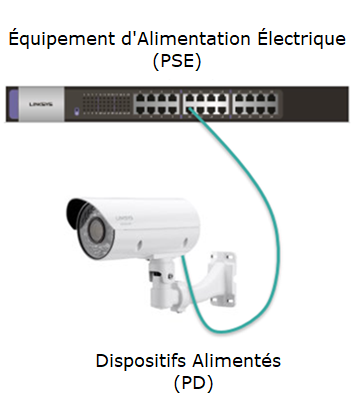

Dans la configuration PoE ci-dessous, la caméra de sécurité IP est l'équipement alimenté et non celui qui fournit l'électricité.
Voici d'autres exemples courants de PD:
- Points d'accès sans fil
- Téléphones de bureau VoIP
- Certains interphones réseau
- Certains dispositifs d'éclairage intelligents ou IoT
Objets courants qui utilisent le PoE
Voici des exemples quotidiens que vous verrez réellement:
Caméras de sécurité
Au lieu de faire passer:
- Un câble pour la vidéo
- Un câble pour l'alimentation
Les caméras PoE n'utilisent qu'un seul câble. C'est propre, simple et professionnel.
Points d'accès WiFi
Vous êtes-vous déjà demandé comment ces boîtiers WiFi installés au plafond des cafés et des écoles sont alimentés en électricité? La plupart d'entre eux utilisent le PoE, et n'ont donc pas besoin d'une prise de courant encombrante installée au plafond.
Téléphones IP
Les téléphones de bureau peuvent fonctionner entièrement sur PoE. Même en cas de panne de courant, le téléphone peut continuer à fonctionner si le commutateur dispose d'une source d'alimentation de secours.
Systèmes d'accès aux portes
Les lecteurs de cartes ou d'empreintes digitales installés près des portes utilisent souvent le PoE, car les prises de courant à proximité des portes sont peu pratiques.
Le PoE présente trois principaux « points forts »:
1. PoE standard (niveau de base): 802.3af
Il fournit une faible puissance (jusqu'à 15,4 W).
2. PoE+ (niveau intermédiaire): 802.3at
Cette technologie permet de doubler la puissance (jusqu'à 30 W).
3. PoE++ (niveau « Super »)
a. 802.3bt Type 3 ou PoE++/UPoE
Type 3: fournit jusqu'à 60 W.
- Points d'accès Wi-Fi® 6 ou Wi-Fi® 6E haute performance
- Caméras de sécurité PTZ (Pan-Tilt-Zoom) motorisées et adaptées à l'extérieur, avec chauffage/essuie-glace intégrés
- Systèmes de vidéoconférence et équipements audiovisuels intégrés
- Bornes de point de vente (POS) et contrôleurs d'affichage numérique
b. 802.3bt Type 4 ou UPoE+
Type 4: Fournit jusqu'à 90W-100W.
- Points d'accès Wi-Fi® 7 de nouvelle génération
- Systèmes d'éclairage LED alimentés par PoE (infrastructure d'éclairage intelligente)
- Mini-PC et ordinateurs de bureau compacts
- Grands écrans tactiles interactifs et panneaux de commande
- Capteurs et contrôleurs industriels nécessitant une alimentation robuste
Cela signifie que:
- Plus de signes plus = plus de puissance disponible
Les appareils de base ont besoin d'une alimentation PoE de base. Les gros appareils tels que les caméras avancées ont besoin de PoE+ ou PoE++.
